Scambiatore di calore FCA 5-40

Scambiatore di calore aria/olio.
Tempi di consegna: 2/3 settimane.

Richiedi informazioni

Descrizione

Scambiatore di calore in alluminio consigliato per gru idrauliche.

Gli scambiatori di calore utilizzabili per centraline oleodinamiche, gru idraulche per autocarro e macchinari oleodinamici in genere, sono provvisti di elettroventola in corrente continua a 12V o 24V e grazie alla loro robustezza possono essere installati anche su macchine con forti vibrazioni con il montaggio di opportuni anti-vibranti.

. Le portate d'olio indicate nel catalogo sono quelle consigliate per un buon fonzionamento dello scambiatore.
. Le perdite di carico, entro le portate massime indicate per ciascun scambiatore non oltrepassano il valore di 1 bar.
. La temperatura standard di intervento della ventola è di 40-48°C.
  Su richiesta si possono avere altri tipi di tarature del termostato da 30-38°C, 50-60°C oppure regolabile da 30-90°C.
. Per un migliore rendimento dello scambiatore, si consiglia di installarlo in una posizione che consenta un buon flusso di aria (come rappresentato nel disegno tecnico sotto riportato).

FCAFCA

ATTENZIONE:
. E' necessario rispettare le dimensioni delle sezioni dei tubi entrata/uscita come indicato nella documentazione.
. Per proteggere lo scambiatore negli avviamenti a freddo e quando le portate d'olio sono variabili è consigliata l'applicazione di una valvola by-pass sulle sezioni in entrata dei tubi.

Modello FCA 5-40
Portata Olio Min - Max l  5 - 40
Ventola Ø mm  190
Rendimento (40°C) Kw 4,4
Pressione bar 26
Protezione IP 68
Rumorosità dba 68
Peso (kg) Peso  3
Assorbimento
6,2 (12V) - 3,1 (24V)
Tensione 12V o 24V
Materiale  Alluminio
Termostato incluso

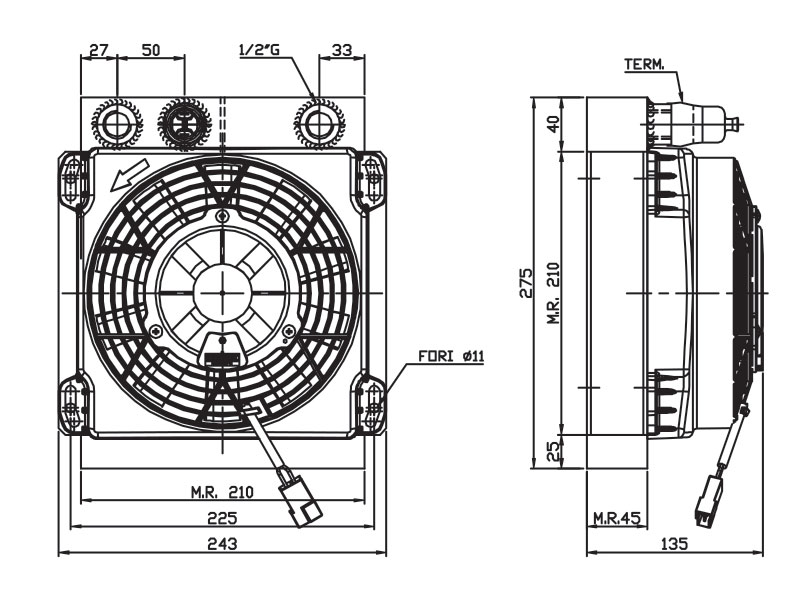

Dim. FCA-5-40
