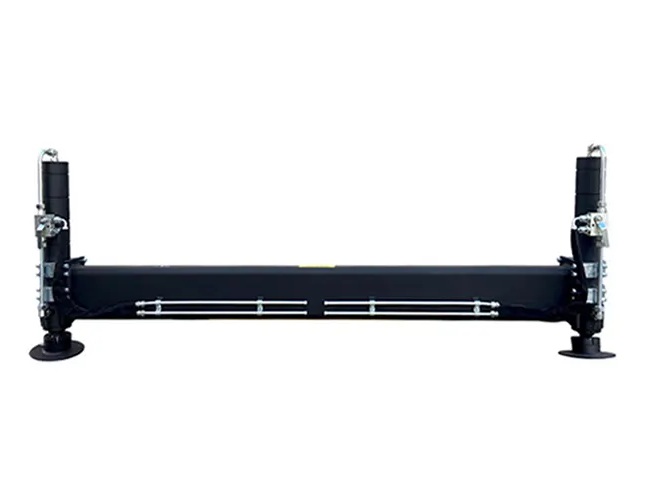

2 TD – Traversa supplementare fissa per gru da 18-31 tm

Stabilizzatori supplementari fissi con cilindri registrabili in altezza (CR), progettati per gru con portata da 18 a 31 Ton-m.
Richiedi informazioni

Descrizione

Le traverse supplementari fisse sono progettate per l’integrazione su gru con portata da 18 Ton-m a 31 Ton-m, dove è richiesto un supporto aggiuntivo per migliorare stabilità e sicurezza durante le operazioni di lavoro.

La struttura è realizzata con tubolari di alta qualità e può essere configurata in base alle diverse esigenze dimensionali dell’allestimento, garantendo compatibilità con differenti tipologie di installazione.

Le traverse sono dotate di cilindri stabilizzatori idraulici a doppio effetto, regolabili in altezza tramite semplici operazioni e progettati per garantire praticità durante l’utilizzo.

Il sistema integra inoltre una valvola di blocco di sicurezza, che contribuisce a migliorare controllo e affidabilità durante le fasi operative.

Gru (tm) Serie Modello Dimensioni (mm)
 Peso (kg) Reazione max (daN)
IE IC AxB ⌀E ⌀S CV H ⌀P J min-max K min-max
2-4 0A TD-F/S-CR-PS 1960 1800 120x80 75 40 355 540 160 150-420 0-330 70 2350
4-10 0 TD-F/S-CR-PS 2160 2000 120x80 75 40 355 540 160 120-420 0-330 80 2950
10-23 1 TD-F/S-CR-PS 2160 2000 180x100 90 60 450 705 160 110-550 0-430 145 6250
TD-F/L-CR-PS 580 850 110-640 0-560 160
18-31 2 TD-F/C-CR-PS 2300 2100 200x100 100 60 470 750 200 100-550 0-440 170 8200
TD-F/S-CR-PS 550 830 100-640 0-530 185
TD-F/L-CR-PS 635 915 100-730 0-600 190
20-38 3 TD-F/C-CR-PS 2500 2300 220x120 100 60 470 750 200 100-550 0-440 210 10000
TD-F/S-CR-PS 550 830 100-640 0-530 220
TD-F/L-CR-PS 635 915 100-730 0-600 225
30-50 4 TD-F/C-CR-PS 2500 2300 220x120 110 70 565 840 200 90-630 0-540 265 12000
TD-F/S-CR-PS 220x120 735 1000 250-815 0-580 275


La configurazione standard prevede piattello snodato di serie (PS). Su richiesta sono disponibili anche cilindri con piattello fisso (PF); in questa configurazione la quota H risulta ridotta di circa 28 mm.

OPTIONAL

CGR CGRI

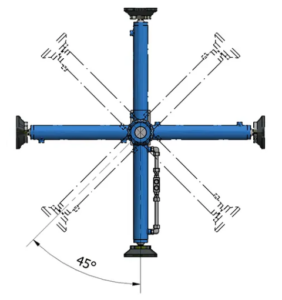

Cilindro girevole
manualmente (360°) disponibile

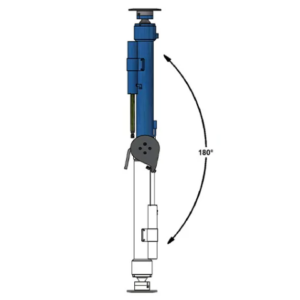

dalla serie 0A TD alla serie 2 TD.		 Cilindro girevole
idraulicamente (180°)
disponibile dalla serie 2 TD.
